Как работает IPG
- Сканирование области рта.

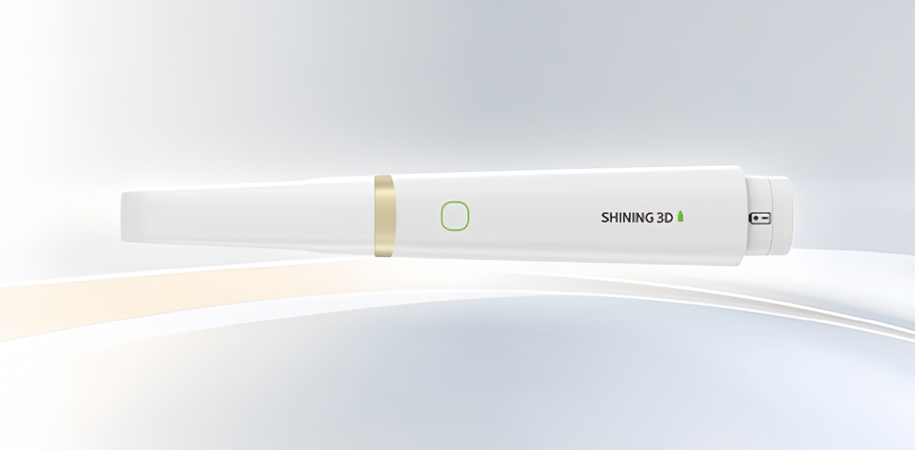

Для начала используется интраоральный сканер — например, Aoralscan Elite от SHINING 3D. Он делает серию фотографий полости рта под разными углами, фиксируя геометрию мягких тканей и челюсти.
- Установка сканбоди с кодированными метками.
На импланты устанавливаются специальные сканбоди, имеющие кодированные (dot-) шаблоны, которые служат контрольными точками.
- Фотограмметрический анализ.
IPG-система анализирует расположение этих меток, используя их как фиксированные точки для триангуляции и расчёта трёхмерного расположения имплантов.
- Построение 3D-модели.
На основе снимков и контрольных точек создаётся точная 3D-модель зубов, мягких тканей и имплантов, пригодная для планирования и проектирования реставраций.
- Виртуальное планирование и CAD/CAM.
Полученные данные экспортируются в CAD-систему, где планируется расположение имплантов, конструируются мосты, дуги или другие реставрации с идеальной подгонкой.
Преимущества IPG
- Высокая точность.
Использование кодированных меток и алгоритмов фотограмметрии обеспечивает точность на уровне микрон (по данным производителя — до 5 µм).
- Эффективность рабочего процесса.
Вместо трудоёмкого многократного сканирования сканбоди под разными углами, достаточно “сфотографировать” только верхние поверхности кодированных меток.
- Упрощённый рабочий процесс для врача.
Устройство “всё-в-одном”: Aoralscan Elite совмещает стандартное IOS-сканирование и фотограмметрию.
- Комфорт для пациента.
Быстрое и точное сканирование снижает время в кресле и тревожность пациента, особенно при полного отсутствия зубов.
- Интеграция с цифровыми лабораториями.
Данные IPG легко экспортировать в CAD/CAM-программы, что упрощает взаимодействие между клиникой и зуботехнической лабораторией.
В чем разница между IPG и традиционным процессом

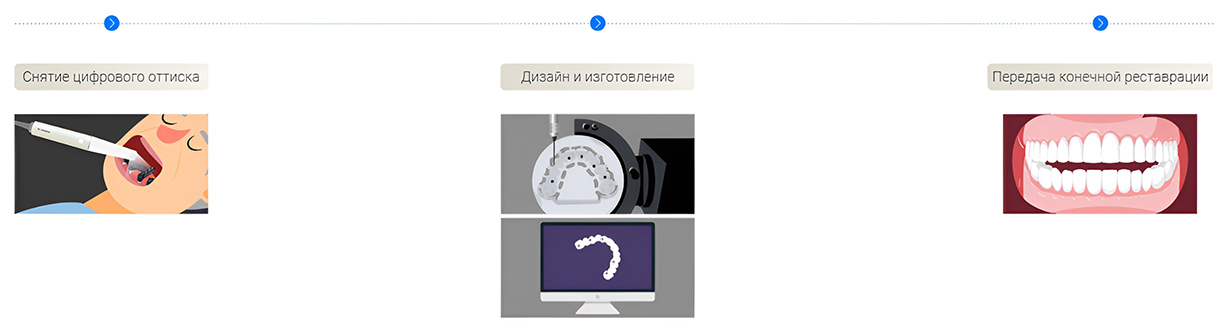

Рабочий процесс Aoralscan Elite
Традиционный рабочий процесс
Технические особенности
- У Aoralscan Elite есть IPG-насадка большего размера, что помогает при сканировании беззубых челюстей.
- Вес сканера — всего 124 г, что повышает эргономичность.
- Поддерживаемые форматы файлов: STL, OBJ, PLY.
- Глубина сканирования: до 22 мм с IPG-насадкой.
- Стерилизация: насадки сканера совместимы с автоклавом (подробности в спецификациях).
- Лаборатория точности SHINING 3D имеет аккредитацию CNAS и может выдавать сертификаты калибровки, что повышает доверие к результатам измерений.
Клиническое применение и кейсы
- Полные челюсти (All-on-X)
Особенно полезно, когда необходимо максимально точное позиционирование имплантов и пассивная посадка мостов.
- Частичная беззубость
IPG позволяет точно фиксировать положение каждого импланта и соотносить его с мягкотканными структурами.
- Сложные случаи атрофии тканей
Благодаря детальному 3D-моделированию мягких тканей можно лучше планировать контуры протезов и установить оптимальные абатменты.
- Комбинирование с 3D-сканированием лица
Использование, например, сканера лица (face scanner) вместе с IPG-моделью помогает в эстетическом планировании, особенно для передних реставраций.
Ограничения и рекомендации
- Критически важна правильная установка сканбоди
Точность сильно зависит от того, насколько правильно метки закреплены, и от их момента затяжки. Неправильно установленные сканбоди могут снизить точность.
- Порог обучения
Хотя интерфейс сканера интуитивный, для достижения стабильных клинических результатов необходима тренировка персонала. Особенно важно научиться правильно сканировать кодированные метки и интерпретировать обратную связь в ПО (например, цветовая индикация качества данных).
- Подтверждение посадки
Даже с высокой точностью IPG желательно верифицировать положение имплантов радиографически (рентген, КТ) во избежание клинических ошибок.
- Затраты
Инвестиция в сканер с IPG-технологией может быть значительной. Следует учитывать цену устройства, необходимость специализированных сканбоди и интеграцию с лабораторией.
Будущее и перспективы
- Развитие алгоритмов
Возможны дальнейшие улучшения программной части — более “умные” алгоритмы распознавания меток, автоматическое обнаружение ошибок сканирования, ИИ-анализ.
- Интеграция с другими источниками данных
Комбинирование IPG-сканов с CBCT, сканированием лица или другими методами для более комплексного планирования.
- Массовая адаптация
С течением времени и обучением врачей, IPG может стать стандартом для цифрового протезирования и имплантологии.
- Новые типы сканбоди
Развитие более универсальных или более простых кодированных меток, совместимых с разными системами имплантов.
Заключение
Интраоральная фотограмметрия (IPG) — это важный шаг вперёд в цифровой стоматологии. Она объединяет точность индустриальной фотограмметрии с удобством интраорального сканирования, что особенно ценно в имплантологии и полном протезировании челюстей. Благодаря высокой точности, эффективности и комфортности для пациентов, IPG может значительно улучшить клинические результаты и упростить рабочие процессы.
При этом для успешного внедрения технологии важно — правильно обучить персонал, тщательно следить за установкой сканбоди и проверять данные. С дальнейшим развитием и клиническим подтверждением её преимуществ IPG имеет потенциал стать новым стандартом в цифровой стоматологии.
