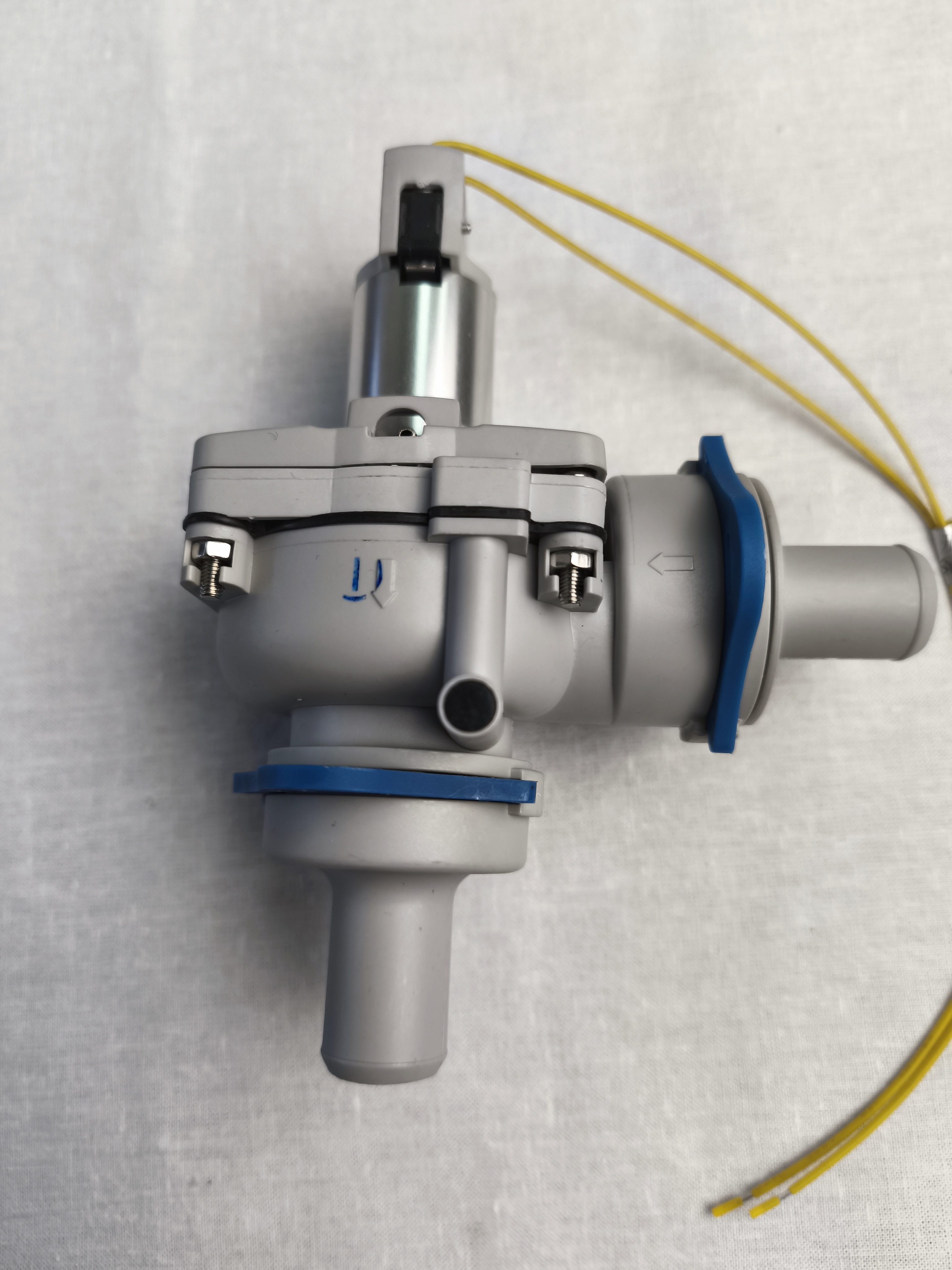

Клапан пневматический разделительный Mig02

Применяется для подключения стоматологической установки к аспирационным системам Cattani Turbo-smart, Turbo-jet 2, Dürr Dental VS, EKOM и другим аспираторам влажного и сухого типа. В состоянии ожидания клапан отключает установку от Аспирационной системы, что обеспечивает большую эффективность работы Аспирационной системы, а также, значительно снижает общий уровень шума в кабинете.

Управление клапаном: воздушное с пневмоклапана держателей инструмента «столика Ассистента».

Устанавливать дополнительно воздушно-электрический клапан для управления включением аспирационной системы не требуется, так как он реализован в конструкции самого устройства.

Конструкция Клапана Mig02 предусматривает подключение через стоматологические штуцеры Dürr.

Схема установки:

• Демонтируем эжекторы слюноотсоса и пылесоса и шланги от фильтра.
• Подсоединяем к фильтру новые шланги увеличенного сечения 17-18mm и подключаем их к тройнику, третий выход которого подсоединяем шлангом к клапану Mig01 (вход со стрелкой внутрь).
• Демонтируем 2 шланга «канализационных» от эжекторов и вместо них протягиваем один шланг Cattani 25mm, который подсоединяем к клапану Mig02 (выход со стрелкой вниз). Фиксируем клапан в вертикальном положении внутри гидроблока. При установке клапана Mig02 в энергоблоке (или под креслом) штуцер Клапана «со стрелкой вниз» 25mm через манжету устанавливаем в Аспирационную трубу.
• Подключаем воздух трубкой 4х2,5 от тройника 2,5х2,5х2,5, к двум другим выходам которого подключены через однонаправленные клапаны трубки от пневмоклапанов держателей инструмента слюноотсоса и пылесоса «столика Ассистента».
• Выходящие два провода от клапана Mig02 соединить с сигнальными проводами Аспирационной системы
